Avrupa I Profiller
Boyutlar:
IPE 80 - 600: EU 19-57 standartlarına uygun olarak.
IPE AA 80 - 550, IPE A 80 - 600, IPE O 180 - 600, IPE 750: AM standartlarına uygun olarak.
Tolerans:
EN 10034: 1993
Yüzey Durumu:
EN 10163-3: 2004 Standardına uygun olarak C sınıfı, alt sınıf 1

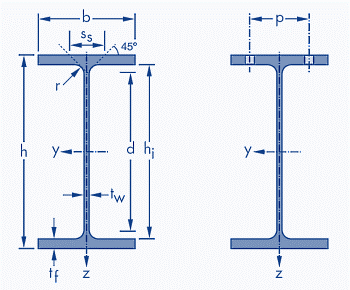

IPE Profil Ağırlıkları ve Ölçüleri
| İsim | Ağırlık | Boyutlar | ||||||
|---|---|---|---|---|---|---|---|---|
| G Ağırlık kg/m | h Derinlik mm | b Genişlik mm | tw Gövde Kanlınlığı mm | tf Başlık Kalınlığı | r İç Köşe Yarıçapı mm | Tek Profil Ağırlığı kg/12.1m | 1 Ton Profil Boyu m/ton | |
| IPE 80 | 6,00 | 80 | 46 | 3,80 | 5,20 | 5 | 72,60 | 167 |
| IPE 100 | 8,10 | 100 | 55 | 4,10 | 5,70 | 7 | 98,01 | 123 |
| IPE 120 | 10,40 | 120 | 64 | 4,40 | 6,30 | 7 | 125,84 | 96 |
| IPE 140 | 12,90 | 140 | 73 | 4,70 | 6,90 | 7 | 156,09 | 78 |
| IPE 160 | 15,80 | 160 | 82 | 5,00 | 7,40 | 9 | 191,18 | 63 |
| IPE 180 | 18,80 | 180 | 91 | 5,30 | 8,00 | 9 | 227,48 | 53 |
| IPE 200 | 22,40 | 200 | 100 | 5,60 | 8,50 | 12 | 271,04 | 45 |
| IPE 220 | 26,20 | 220 | 110 | 5,90 | 9,20 | 12 | 317,02 | 38 |
| IPE 240 | 30,70 | 240 | 120 | 6,20 | 9,80 | 15 | 317,47 | 33 |
| IPE 270 | 36,10 | 270 | 135 | 6,60 | 10,20 | 15 | 436,81 | 28 |
| IPE 300 | 42,20 | 300 | 150 | 7,10 | 10,70 | 15 | 510,62 | 24 |
| IPE 330 | 49,10 | 330 | 160 | 7,50 | 11,50 | 18 | 594,11 | 20 |
| IPE 360 | 57,10 | 360 | 170 | 8,00 | 12,70 | 18 | 690,91 | 18 |
| IPE 400 | 66,30 | 400 | 180 | 8,60 | 13,50 | 21 | 802,23 | 15 |
| IPE 450 | 77,60 | 450 | 190 | 9,40 | 14,60 | 21 | 938,96 | 13 |
| IPE 500 | 90,70 | 500 | 200 | 10,20 | 16,00 | 21 | 1.097,47 | 11 |
| IPE 550 | 106,00 | 550 | 210 | 11,10 | 17,20 | 24 | 1.282,60 | 9 |
| IPE 600 | 122,00 | 600 | 220 | 12,00 | 19,00 | 24 | 1.476,20 | 8 |
| IPE 750x137 | 137,00 | 753 | 263 | 11,50 | 17,00 | 17 | 1.657,70 | 7 |
| IPE 750x147 | 147,00 | 753 | 265 | 13,20 | 17,00 | 17 | 1.778,70 | 7 |
| IPE 750x173 | 173,00 | 762 | 267 | 14,40 | 21,60 | 17 | 2.093,30 | 6 |
| IPE 750x196 | 196,00 | 770 | 268 | 15,60 | 25,40 | 17 | 2.371,60 | 5 |
