Avrupa Standart I Profil Kirişlerr
Flanş Eğimi:
%14
Boyutlar:
DIN 1025-1: 1995, NF A 45-209 (1983)
Tolerans Değerleri:
EN 10024: 1995
Yüzey Durumu:
EN 10163-3: 2004 Standardına göre sınıfı C, alt sınıfı 1

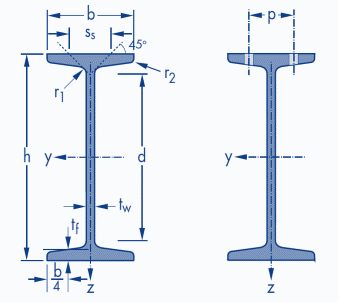

IPN Profil Ağırlıkları ve Ölçüleri
| İsim | Ağırlık | Boyutlar | ||||||
|---|---|---|---|---|---|---|---|---|
| G Ağırlık kg/m | h Derinlik mm | b Genişlik mm | tw Gövde Kanlınlığı mm | tf Başlık Kalınlığı | r İç Köşe Yarıçapı mm | Tek Profil Ağırlığı kg/12.1m | 1 Ton Profil Boyu m/ton | |
| IPE 80 | 6,00 | 80 | 46 | 3,80 | 5,20 | 5 | 72,60 | 167 |
| IPE 100 | 8,10 | 100 | 55 | 4,10 | 5,70 | 7 | 98,01 | 123 |
| IPE 120 | 10,40 | 120 | 64 | 4,40 | 6,30 | 7 | 125,84 | 96 |
| IPE 140 | 12,90 | 140 | 73 | 4,70 | 6,90 | 7 | 156,09 | 78 |
| IPE 160 | 15,80 | 160 | 82 | 5,00 | 7,40 | 9 | 191,18 | 63 |
| IPE 180 | 18,80 | 180 | 91 | 5,30 | 8,00 | 9 | 227,48 | 53 |
| IPE 200 | 22,40 | 200 | 100 | 5,60 | 8,50 | 12 | 271,04 | 45 |
| IPE 220 | 26,20 | 220 | 110 | 5,90 | 9,20 | 12 | 317,02 | 38 |
| IPE 240 | 30,70 | 240 | 120 | 6,20 | 9,80 | 15 | 317,47 | 33 |
| IPE 270 | 36,10 | 270 | 135 | 6,60 | 10,20 | 15 | 436,81 | 28 |
| IPE 300 | 42,20 | 300 | 150 | 7,10 | 10,70 | 15 | 510,62 | 24 |
| IPE 330 | 49,10 | 330 | 160 | 7,50 | 11,50 | 18 | 594,11 | 20 |
| IPE 360 | 57,10 | 360 | 170 | 8,00 | 12,70 | 18 | 690,91 | 18 |
| IPE 400 | 66,30 | 400 | 180 | 8,60 | 13,50 | 21 | 802,23 | 15 |
| IPE 450 | 77,60 | 450 | 190 | 9,40 | 14,60 | 21 | 938,96 | 13 |
| IPE 500 | 90,70 | 500 | 200 | 10,20 | 16,00 | 21 | 1.097,47 | 11 |
| IPE 550 | 106,00 | 550 | 210 | 11,10 | 17,20 | 24 | 1.282,60 | 9 |
| IPE 600 | 122,00 | 600 | 220 | 12,00 | 19,00 | 24 | 1.476,20 | 8 |
