Paralel Flanşlı UPE Kanallar
Boyutlar:
IDIN 1026-2: 2002-10
Tolerans Değerleri:
EN 10279: 2000/p>
Yüzey Durumu:
EN 10163-3: 2004 Standardına göre sınıfı C, alt sınıfı 1

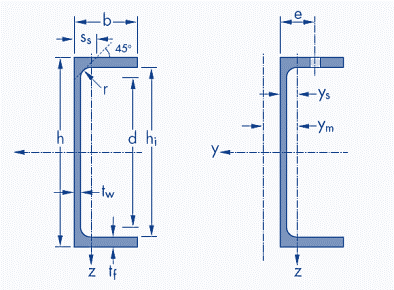

UPE Profil Ağırlıkları ve Ölçüleri
| İsim | Ağırlık | Boyutlar | ||||||
|---|---|---|---|---|---|---|---|---|
| G Ağırlık kg/m | h Derinlik mm | b Genişlik mm | tw Gövde Kanlınlığı mm | tf Başlık Kalınlığı | r İç Köşe Yarıçapı mm | Tek Profil Ağırlığı kg/12.1m | 1 Ton Profil Boyu m/ton | |
| IPE 80 | 7,90 | 80 | 50 | 4,00 | 7,00 | 10 | 96 | 127 |
| IPE 100 | 9,82 | 100 | 55 | 4,50 | 7,50 | 10 | 119 | 102 |
| IPE 120 | 12,10 | 120 | 60 | 5,00 | 8,00 | 12 | 146 | 83 |
| IPE 140 | 14,50 | 140 | 65 | 5,00 | 9,00 | 12 | 175 | 69 |
| IPE 160 | 17,00 | 160 | 70 | 5,50 | 9,50 | 12 | 206 | 59 |
| IPE 180 | 19,70 | 180 | 75 | 5,50 | 10,50 | 12 | 238 | 51 |
| IPE 200 | 22,80 | 200 | 80 | 6,00 | 11,00 | 13 | 276 | 44 |
| IPE 220 | 26,60 | 220 | 85 | 6,50 | 12,00 | 13 | 322 | 38 |
| IPE 240 | 30,20 | 240 | 90 | 7,00 | 12,50 | 15 | 365 | 33 |
| IPE 270 | 35,20 | 270 | 95 | 7,50 | 13,50 | 15 | 426 | 28 |
| IPE 300 | 44,40 | 300 | 100 | 9,50 | 15,00 | 15 | 537 | 23 |
| IPE 330 | 53,20 | 330 | 105 | 11,00 | 16,00 | 18 | 644 | 19 |
| IPE 360 | 61,20 | 360 | 110 | 12,00 | 17,00 | 18 | 741 | 16 |
| IPE 400 | 72,20 | 400 | 115 | 13,50 | 18,00 | 18 | 874 | 14 |
